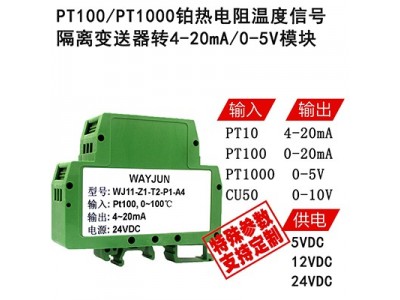

兩線制4-20mA環路供電熱電阻信號變送器（DIN導軌安裝式）

主要特性:
>>輸　　入：Pt100(-200~+600℃) (范圍可選擇)

也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
>>輸出信號：兩線制4~20mA信號
>>4~20mA環路供電，無需外接電源。
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>精度等級：0.2級(FSR%，相對于溫度)
>>內含線性化和長線補償功能
>>隔離耐壓：3000VDC(1mA,60S)，輸入/輸出兩隔離

>>也可以選擇非隔離型，用于低成本方案
>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm

概述:
     維君瑞科技研發的兩線制4-20mA環路供電熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。產品分隔離型和非隔離型兩種。隔離型輸入、輸出之間是完全隔離，可以承受3000VDC的隔離耐壓。非隔離型輸入和輸出不隔離，用于沒有干擾的場合。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

    WJ11系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。

通用參數：

精   度  ------- 0.2% （相對于溫度）

輸   入  ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000,  Pt10, Cu50, Cu100等熱電阻。

                  訂購時需選擇一個溫度范圍來和輸出相對應。

輸   出  ------- 兩線制4-20mA電流信號。

環路電壓 ------- 寬環路供電電壓范圍  隔離型：12 ~ 30VDC

                                     非隔離型：9 ~ 36VDC

響應時間 ------- ≤100mS

輔助電源 ------- 不需要外接電源，4-20mA電流環供電

功    率 ------- < 1W

溫度漂移 ------- 50ppm/℃（典型值）

隔    離 ------- 信號輸入/輸出隔離（隔離型）

隔離電壓 ------- 3000VDC，1分鐘，漏電流 1mA（隔離型）

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40 ~ +85℃

存儲溫度 ------- -40 ~ +85℃

工作濕度 ------- 10 ~ 90% (無凝露)

存儲濕度 ------- 10 ~ 95% (無凝露)
