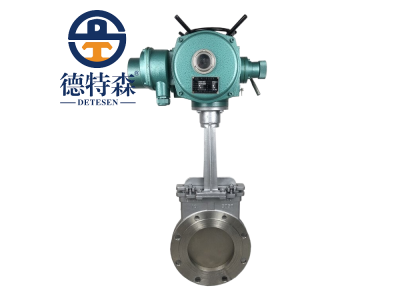

PZ973W-10P-DN200-電動不銹鋼插板閥

品牌：	德特森牌閥門
公稱壓力：	1.0MPA
閥體材質：	CF8/SS304
使用電壓：	AC220V/AC380V
單價：	5380.00元/件
起訂：	1 件
供貨總量：	300 件
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	福建廈門市
有效期至：	長期有效
最后更新：	2024-10-22 13:29
瀏覽次數：	525

公司基本資料信息

福建德特森閥門有限公司
[誠信檔案]
已繳納 0.00 元保證金
聯系人陳志杰(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件
電話
地區福建-廈門市
地址福建省廈門市同安區湖里工業園33號（福建閥門工業集中區）

詳細說明

概述

PZ973電動對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。

PZ973電動對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。

產品特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。

2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。

3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。

4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

主要外形及連接尺寸


公稱壓力PN10（1.0MPa）
DN（mm)	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
DN50	48	100	125	600	215	125	318	197	4-M16	DZ10
DN65	48	120	145	670	215	125	318	197	4-M16	DZ10
DN80	51	135	160	680	215	125	318	197	4-M16	DZ10
DN100	51	155	180	700	215	125	318	197	8-M16	DZ10
DN125	57	185	210	720	215	125	318	197	8-M16	DZ10
DN150	57	210	2400	790	215	125	363	197	8-M20	DZ15
DN200	70	265	295	850	215	125	363	197	8-M20	DZ20
DN250	70	320	350	1140	215	125	363	197	12-M20	DZ20
DN300	76	368	400	1180	215	125	363	197	12-M20	DZ30
DN350	76	428	460	1280	215	125	363	197	16-M20	DZ30
DN400	89	482	515	1460	240	235	437	277	16-M22	DZ45
DN450	89	532	565	1600	240	235	437	277	20-M22	DZ45
DN500	114	585	620	1800	240	235	437	277	20-M22	DZ60
DN600	114	685	725	2100	240	235	437	277	20-M27	DZ60
DN700	127	800	840	2300	274	260	526	238	24-M27	DZ120
DN800	127	898	950	2500	319	295	554	309	24-M30	DZ180
DN900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
DN1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
DN1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
